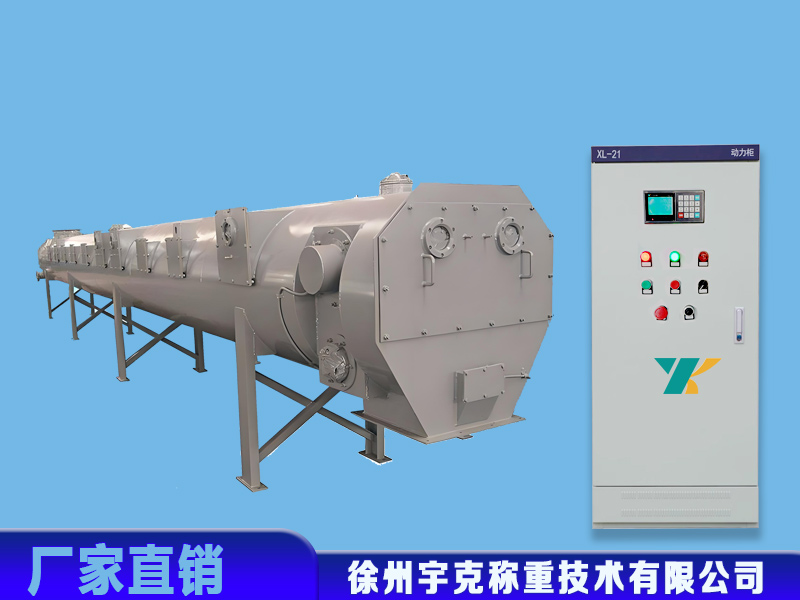

NJGC-30型耐压计量式胶带给煤机是火力发电厂燃煤锅炉与循环硫化床锅炉配套的理想设备。具有连续给煤、动态计量、精度高，并能有效匹配锅炉运行状态，自动控制热风反窜，使系统运行更为安全可靠，为现场管理、操作提供准确可靠的计量数据和控制手段，是适应锅炉运行工艺要求的先进计量给煤设备。

• 工作原理

当煤通过控制闸门进入给煤机，煤在皮带上通过电子皮带秤称重区域时，安装于称重桥架上的高精度应变式称重传感器，将煤的重量转换成电压信号送入积算器中，同时积算器接收安装于尾部滚筒上的光电式速度传感器传来的脉冲信号，通过对重量信号与速度信号积分运算得出瞬时流量和累计量。给煤机内部装有温度传感器，进行温度的检测，并与设定值比较，当达到临界点时，便输出开关量信号给控制系统，快速关闭煤流出口高温隔离闸门，从而达到阻止热风反窜的目的。

• 系统特点

◆采用耐压式全封闭壳体，密封严密，不漏气漏尘，能够在0.35MPa环境下工作，同时，在机壳中部、头部、尾部设

有观察窗，内部有防爆型照明灯，可方便观察给煤机的运行情况;

◆快速断料装置:电动或气动式高温隔离闸门，有效防止热风反窜，安全性高;

◆落煤清扫系统:可连续或定时清扫机体内的积尘和落煤;

◆完善的报警系统:堵煤、断煤、皮带跑偏、超温、超压检测报警装置，可在超出设定范围时快速关闭阀门并泄压;

系统留有DCS系统各种接口，可方便地实行远程控制;

设有胶带张紧装置，使胶带保持恒定张力，保证稳定的计量精度，而且调节方便;

可选链码校验装置、砝码自动校验装置，随时检验计量精度;

采用变频无级调速，起动;运行平稳，节能降耗。

• 系统组成

主要包括耐压式封闭机壳、输送系统、计量系统、清扫系统、温度检测系统、各种报警装置、进出口电动或气煤闸门以及电控系统，同时可根据需要对功能进行扩展。

• 主要技术参数

◆精度:±0.5%(可选±0.25%)

◆输送能力:0.05~300 t/h

◆输送胶带宽度:500~1000mm

◆输送长度:≥1200mm(进料口中心线至出料口中心线距离)

◆调速方式:变频调节

◆积算仪电流输出:0-20mA或4~20mA

◆积算仪通讯接口:RS232或RS485

◆压力承受:≤0.35MPa

◆工作温度:≤80℃
